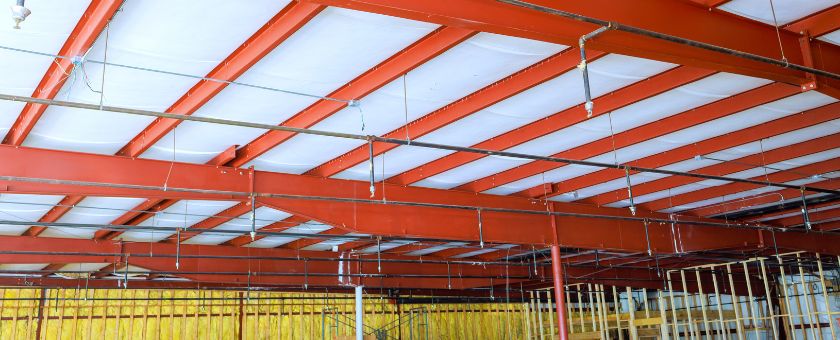

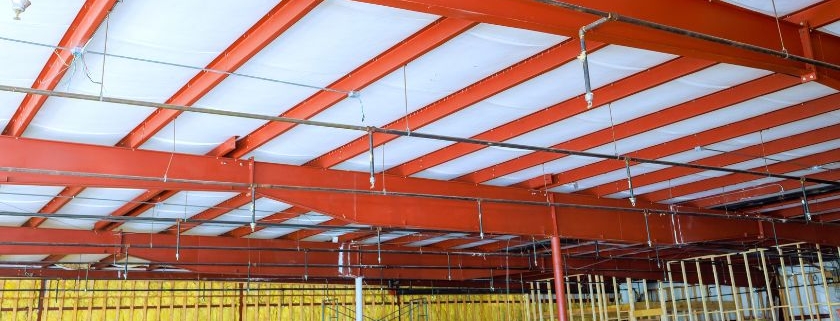

¿Qué distancia debe haber entre vigas para un panel sandwich?

La distancia entre vigas para panel sandwich es uno de los aspectos más determinantes para que una cubierta o fachada funcione correctamente a largo plazo. Una separación mal calculada puede provocar que el panel se deforme y ceda entre apoyos, que aparezcan filtraciones en las juntas o que la estructura no sea capaz de soportar las cargas previstas. El espesor del panel, el tipo de núcleo, la zona climática y el uso del edificio condicionan cómo proceder en cada caso.

A continuación te explicamos los rangos de separación recomendados según el tipo de aplicación, los factores que influyen en ese cálculo y los criterios técnicos que deben tenerse en cuenta antes de dimensionar la estructura de soporte.

¿Cuál es la distancia recomendada entre vigas para panel sandwich?

La distancia entre vigas para un panel sandwich estándar oscila entre 1,5 y 2 metros en la mayoría de instalaciones con espesores habituales de entre 30 y 60 mm. Para paneles más gruesos, de 80 mm en adelante, esa separación puede ampliarse hasta los 2,75 o incluso los 4,5 metros dependiendo del producto y de las cargas previstas. Pero hay diferencias importantes según si estamos hablando de cubierta o de fachada, así que vamos a verlas por separado.

Panel sandwich de cubierta

En aplicaciones de cubierta, los paneles trabajan bajo cargas perpendiculares a su plano, como el peso propio, la nieve, el viento o el paso de personas durante el mantenimiento. Eso significa que el espacio entre apoyos tiene un impacto directo en la resistencia a la flexión. Como orientación general, estos son los rangos más habituales:

Nota: estos valores son orientativos. La referencia definitiva siempre es la tabla de cargas de la ficha técnica del panel que vayas a instalar.

Cada viga o correa sobre la que se produzca el solape transversal entre paneles debería tener un ancho mínimo de 100 mm. Esto garantiza que los tornillos de fijación de ambos paneles puedan colocarse correctamente sin que queden en el borde del perfil.

Si tienes dudas sobre qué panel se adapta mejor a tu proyecto, en nuestra sección de panel sandwich de cubierta puedes consultar los espesores disponibles y sus características técnicas.

Panel sandwich de fachada

En fachada las condiciones de carga cambian. El panel trabaja principalmente frente a la presión y la succión del viento, y las cargas gravitatorias son menores. Eso permite en algunos casos una separación algo mayor entre montantes o vigas, aunque en la práctica los rangos son similares a los de cubierta en espesores finos.

Tanto en fijación vertical como horizontal, los rangos habituales de separación entre correas o montantes son:

• Espesores de 35 a 50 mm: entre 1,5 y 2 metros.
• Espesores de 60 a 100 mm: hasta 2,25 o 4 metros, siempre verificando con las tablas del fabricante.

Ten en cuenta que, en las fachadas, las zonas de borde y de esquina del edificio concentran una mayor succión de viento. Por este motivo, conviene reforzar la fijación o reducir ligeramente la separación entre apoyos en esos puntos.

Si tu proyecto es de fachada, puedes ver la gama disponible en nuestra sección de panel sandwich de fachada.

¿Qué factores determinan la separación entre correas o apoyos?

Los valores de la tabla anterior son un buen punto de partida, pero la separación definitiva entre vigas no depende solo del espesor del panel. Hay cuatro factores que influyen directamente en ese cálculo y que conviene entender bien antes de dimensionar la estructura.

El espesor y el tipo de núcleo del panel

El núcleo del panel sandwich no es solo aislamiento, es también el elemento resistente que le da rigidez a flexión. En ese entido, no todos los núcleos se comportan igual. Un panel con núcleo de poliuretano (PUR o PIR) tiene una rigidez mayor que uno de lana de roca o lana mineral del mismo espesor, por lo que puede cubrir distancias algo mayores entre apoyos con la misma carga.

La lana de roca, por su parte, tiene ventajas en reacción al fuego y en aislamiento acústico, pero es algo menos rígida. Esto no quiere decir que no pueda usarse con separaciones amplias, sino que conviene verificar con más detalle las tablas específicas del producto porque el margen es más ajustado.

En resumen, a mismo espesor, no todos los paneles admiten la misma separación entre vigas. El tipo de núcleo importa, así que presta atención a la ficha técnica del fabricante.

Las cargas climáticas y de uso

Dos proyectos con el mismo panel y el mismo espesor pueden necesitar separaciones entre vigas completamente distintas si uno está en el norte de España y el otro en Levante. La razón es la sobrecarga de nieve y la presión del viento, que varían significativamente según la zona geográfica y la altitud.

El Documento Básico SE-AE del Código Técnico de la Edificación (CTE) establece los valores de sobrecarga de nieve y las presiones de viento por zonas climáticas. En zonas con acumulación de nieve habitual o con viento fuerte, la separación entre apoyos debe ser más conservadora aunque el panel, en condiciones normales, admita una luz mayor.

A esto hay que añadir la sobrecarga de uso. Si la cubierta va a ser transitada para mantenimiento, instalación de equipos o paneles solares en el futuro, esa carga adicional también debe tenerse en cuenta en el dimensionado de la estructura.

El material y el ancho de la viga o correa

Las correas metálicas tipo C o Z son el soporte más habitual para panel sandwich, y su capacidad de carga es superior a la de los perfiles de madera del mismo canto. Si la estructura de apoyo es de madera, la separación entre apoyos generalmente debe reducirse respecto a si fuera metálica. La madera tiene más variabilidad en su resistencia y puede trabajar peor frente a cargas concentradas.

Además del material, hay que considerar el ancho de la correa. Como ya apuntábamos antes, en los puntos de solape transversal el panel necesita apoyar sobre una superficie de al menos 100 mm de ancho para que la tornillería de ambos paneles quede bien posicionada. Una viga o correa demasiado estrecha en esos puntos puede generar un apoyo deficiente aunque la separación sea correcta.

Lo que siempre debe estar por encima de todo: la ficha técnica

Todo lo anterior son criterios técnicos bien fundamentados, pero la referencia que manda sobre cualquier otra consideración es la ficha técnica del panel específico que vas a instalar. Los fabricantes publican tablas de carga que relacionan el espesor del panel, la separación entre apoyos y la carga máxima admisible. Esas tablas están calculadas según la norma UNE-EN 14509, que es la norma europea de referencia para paneles sandwich autoportantes.

Si no tienes la ficha técnica del panel, pídela. No trabajar con ella es un gran error que puede generarte muchos problemas a largo plazo.

¿Cuántos apoyos mínimos necesita un panel sandwich?

Un panel sandwich debe descansar sobre un mínimo de tres apoyos. No es una recomendación, sino un requisito técnico que condiciona el cálculo de la estructura completa. La razón tiene que ver con cómo trabaja el panel estructuralmente.

Con solo dos apoyos, el panel trabaja en toda su longitud sin punto intermedio, lo que provoca que se curve y deforme en el centro. Al añadir un tercer apoyo intermedio, el panel pasa a funcionar como una viga continua, distribuye mejor las cargas y reduce la deformación. De esta forma, un mismo panel, con el mismo espesor, puede cubrir distancias mayores entre apoyos.

En consecuencia, la longitud del panel condiciona directamente cuántas correas necesitas. Si el panel mide 6 metros, necesitas al menos tres correas: una en cada extremo y una en el centro. Si mide 8 metros, necesitas al menos cuatro. En el caso de varios paneles seguidos, lo ideal es que cada uno arranque y termine sobre una correa, nunca en el aire.

¿Cómo saber si la separación elegida es correcta antes de montar?

Antes de fijar la primera correa, vale la pena hacer una serie de comprobaciones. No lleva mucho tiempo y puede ahorrarte un problema serio más adelante.

• Consulta la ficha técnica del panel que vas a utilizar. Busca la tabla de cargas y localiza el espesor de tu panel. Cruza ese dato con las cargas previstas (zona climática, sobrecarga de uso) y comprueba qué separación máxima admite.
• Revisa la zona climática de tu proyecto en el Código Técnico de la Edificación (CTE) para determinar la sobrecarga de nieve y la presión de viento de tu zona.
• Verifica que el número de apoyos es suficiente para la longitud de los paneles que vas a colocar. El mínimo son tres.
• Consulta con el suministrador si tienes dudas sobre el dimensionado. En PanelAF llevamos años resolviendo este tipo de preguntas antes de que lleguen a obra, y es exactamente para lo que estamos.

Si prefieres que te lo miremos nosotros cómodamente, calcula tu presupuesto sin compromiso. Te asesoramos sobre el panel más adecuado para tu proyecto y te confirmamos la separación entre vigas que necesitas según el producto elegido.

Errores comunes sobre la distancia entre vigas de un panel sandwich

Después de muchos años suministrando panel sandwich para proyectos de todo tipo, hay algunos fallos que se repiten más de lo que debería. Estos son los errores que más veces vemos repetirse:

• Improvisar la separación sin consultar la ficha técnica. Pasa especialmente en rehabilitaciones, donde se aprovecha una estructura existente sin verificar si es válida para el panel elegido. No genera problemas inmediatos, pero con los años acaba manifestándose en deformaciones visibles, grietas en las juntas o filtraciones.
• No tener en cuenta las cargas de nieve o viento de la zona. Un panel que en Sevilla admite perfectamente una separación de 2 metros puede no ser suficiente en una cubierta a 900 metros de altitud en invierno. El CTE existe por algo.
• Añadir correas a posteriori cuando el problema ya ha aparecido. Desmontar parte de la cubierta para reforzar la estructura es caro, incómodo y perfectamente evitable si el dimensionado se hace bien desde el principio.

Un mal dimensionado no se ve hasta que el problema ya está encima, y para entonces arreglarlo cuesta mucho más que haberlo consultado a tiempo. Si tienes dudas antes de empezar, llámanos al 913 79 78 68 y te ayudamos a resolverlo.

Preguntas frecuentes sobre la distancia entre vigas de un panel sandwich

¿Se puede instalar panel sandwich sobre correas de madera?

Sí, es perfectamente posible, especialmente en rehabilitaciones sobre estructuras existentes o en construcciones de madera. Lo que hay que tener en cuenta es que la madera tiene menor capacidad de carga que el acero para el mismo canto. Por ello, la separación entre apoyos debe ser más conservadora. Además, conviene verificar que las correas de madera están en buen estado estructural antes de cargar sobre ellas.

¿Qué pasa si las correas están demasiado separadas?

El panel se dobla en el centro, cediendo bajo su propio peso o bajo las cargas externas. Al principio puede ser apenas perceptible, pero con el tiempo la deformación aumenta, las juntas entre paneles trabajan mal, aparecen filtraciones y en casos extremos el panel pierde capacidad portante. En zonas con nieve, esa curvatura facilita la acumulación de agua y aumenta la carga puntual, agravando el problema.

¿La separación entre vigas es la misma para cubierta plana que para cubierta inclinada?

No exactamente. En cubiertas planas o con muy poca pendiente, el agua puede quedarse sobre el panel más tiempo, lo que genera una sobrecarga hidráulica añadida. Por eso en estos casos conviene ser algo más conservador con la separación entre apoyos, además de asegurarse de que la pendiente mínima garantiza el drenaje correcto.

¿Puedo ampliar la separación entre vigas si el panel tiene mucho espesor?

En principio sí, porque a mayor espesor, mayor rigidez del panel. Pero el límite no lo marca solo el espesor, sino la ficha técnica del producto concreto para las cargas de tu proyecto. Hay paneles de 120 mm que admiten luces de hasta 4,5 metros y hay proyectos en zonas de nieve donde ese mismo panel no debería pasar de 2,5 metros. La ficha técnica es la única respuesta válida.

¿Tiene sentido usar una separación menor a la recomendada para “ir sobre seguro”?

Hasta cierto punto sí, pero con cabeza. Reducir la separación de 2 a 1,5 metros puede dar algo de margen adicional en zonas climáticas exigentes o si hay incertidumbre sobre las cargas. Lo que no tiene sentido es colocar correas a 80 cm cuando el panel admite perfectamente 1,5 metros, porque no mejora la seguridad de forma significativa y encarece innecesariamente la estructura.
